Prise en charge de l'emplacement LGA1200 - Processeur de 10e génération

Prend en charge Intel de 10e génération® Noyau™ Processeur i9 / Intel® Noyau™ Processeur i7 / Intel® Noyau™ Processeur i5 / Intel® Noyau™ Processeur i3 / Intel® Pentium® processeur /Intel® Céloron® Processeur

Le cache L3 dépend du CPU

Veuillez visiter le site Web Gigabyte pour consulter la liste des processeurs pris en charge.

Circuit intégré

Intel® Chipset haute vitesse B460

Mémoire

Intel® Noyau™ Processeurs i9/i7

Prend en charge les barrettes de mémoire DDR4 2933/2666/2400/2133 MHz

Intel® Noyau™ i5/i3/Pentium®/Céloron® processeurs

Prend en charge les barrettes de mémoire DDR4 2666/2400/2133 MHz

4 emplacements DIMM DDR4, prenant en charge jusqu'à 128 Go (un seul emplacement prend en charge une capacité de 32 Go)

Prise en charge de la technologie de mémoire à double canal

Prend en charge la mémoire ECC Un-buffered DIMM 1Rx8/2Rx8 (fonctionnant en mode non-ECC).

Prend en charge la mémoire DIMM non-ECC non-bufre 1Rx8/2Rx8/1Rx16

Prise en charge de la mémoire Extreme Memory Profile (XMP)

(Veuillez consulter le site Web Gigabyte pour connaître les vitesses et la liste des clés mémoire prises en charge.)

Fonction d'affichage

Basé sur un processeur avec fonction d'affichage - Prend en charge Intel® Graphiques HD :

1 interface DVI-D, prenant en charge des résolutions jusqu'à 1920x1200 à 60 Hz

Cette interface DVI-D ne prend pas en charge la fonction de conversion en VGA.

1 interface DP, prenant en charge des résolutions jusqu'à 4096x2304 à 60 Hz

Prend en charge la version DP 1.4, HDCP 2.3 et HDR.

1 port HDMI, prenant en charge des résolutions jusqu'à 4096x2160 à 30 Hz

Prend en charge la version HDMI 1.4 et HDCP 2.3.

Il peut prendre en charge la sortie simultanée sur jusqu'à trois écrans

Support * Mémoire d'affichage partagée * 512 Mo

Effet sonore

Intégré à Realtek® puce ALC1200

Prise en charge de l'audio haute définition

Prend en charge les canaux 2/4/5.1/7.1

Réseau

Intel intégré® Puce réseau GbE (1000 Mbit/100 Mbit)

Emplacement d'extension

Un emplacement PCI-E x16, prenant en charge la spécification de fonctionnement x16 (PCIEX16)

Pour exploiter pleinement les performances de la carte graphique, il est essentiel d'installer l'emplacement PCIEX16 lors de l'installation d'une carte graphique.

Un emplacement PCI-E x16, prenant en charge la spécification de fonctionnement x4 (PCIEX4)

Un emplacement PCI-E x1

(* Tous les emplacements PCI-E prennent en charge PCI Express 3.0)

Un emplacement M.2 WIFI pour le module de communication sans fil (M2_WIFI)

Prend en charge le protocole de gestion de l'alimentation ASPM L1.2

Interface de périphérique de stockage

Un emplacement M.2 (prenant en charge Socket 3, clé M, type 2242/2260/2280/22110 SSD PCIe x4/x2) (M2Q_SB)

Un emplacement M.2 (prenant en charge Socket 3, clé M, type 2242/2260/2280 SATA et PCIe x4/x2 SSD) (M2A_SB)

Six interfaces SATA 3.0

Prend en charge les fonctions SATA RAID 0, RAID 1, RAID 5 et RAID 10

Pour les précautions d'installation des emplacements M.2/SATA, veuillez vous référer aux instructions dans la section « 1-7 Introduction aux sockets et aux cordons de raccordement ».

Intel® Optane™ Prêt pour la mémoire

La prise M2Q_SB prend en charge Intel® Optane™ Fonction d'accélération du système de mémoire.

Prend en charge le protocole de gestion de l'alimentation ASPM L1.2 PCI-E

Clé USB

Basé sur le chipset :

Un USB Type-C™ L'interface IO de la lunette arrière prend en charge USB 3.2 Gen 1.

Cinq interfaces USB 3.2 Gen 1 (dont trois sur le panneau IO à l'arrière et deux nécessitant une connexion depuis le connecteur USB à l'intérieur de la carte mère via un câble plat).

Deux interfaces USB 2.0/1.1 se trouvent sur la fenêtre arrière IO

Basé sur un chipset + Hub USB 2.0 :

Les quatre interfaces USB 2.0/1.1 doivent être connectées depuis les prises USB à l'intérieur de la carte mère via des câbles plats

Prise interne

Une prise d'alimentation à 24 broches pour la carte mère

Une prise d'alimentation CPU à 8 broches

Un connecteur pour ventilateur de processeur

Trois prises de ventilateur système

Deux prises de courant programmables pour bande lumineuse LED

Deux prises de courant pour bande lumineuse LED RVB

Six interfaces SATA 3.0

Deux emplacements SSD M.2

Une prise de cavalier de carte mère

Une prise audio frontale

Un port USB 3.2 Gen 1

Deux prises USB 2.0/1.1

Deux Thunderbolt™ Emplacements pour cartes d'extension

1 emplacement pour module de chiffrement de sécurité (pour utilisation avec GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 uniquement)

Un port COM

Une broche de données CMOS claire

Un bouton Q-Flash Plus

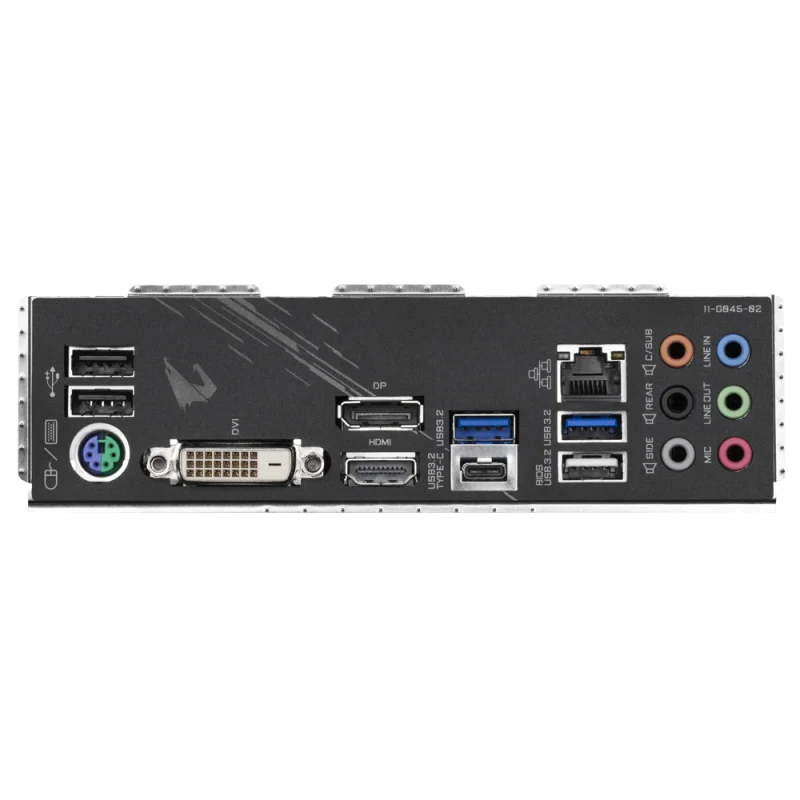

Le dispositif du panneau arrière est connecté à la prise

Une interface clavier/souris PS/2

Une interface DVI-D

Une interface DP

Une interface HDMI

Un USB Type-C™ interface, prenant en charge USB 3.2 Gen 1

Trois interfaces USB 3.2 Gen 1

Deux interfaces USB 2.0/1.1

Une interface de câble réseau RJ-45

Six interfaces audio

Contrôleur d'E/S

Intégrer l'iTE® Puce de contrôle E/S

Surveillance du matériel

Détection de tension

Détection de température

Détection de la vitesse du ventilateur

Avertissement de surchauffe

Avertissement : Défaillance du ventilateur

Contrôle intelligent du ventilateur

La prise en charge de la fonction de contrôle intelligent du ventilateur dépend des différents ventilateurs de refroidissement.

BIOS de l'ordinateur

Un flash de 128 Mbits

Utiliser le BIOS UEFI AMI autorisé

PnP 1.0a, DMI 2.7, WfM 2.0, BIOS SM 2.7, ACPI 5.0

Programme d'outils supplémentaire

Centre d'assistance APP

Les programmes pris en charge par APP Center peuvent varier en fonction des différentes cartes mères.Les fonctions prises en charge par chaque programme varieront également en fonction des spécifications de la carte mère..

@BIOS

EasyTune

Démarrage rapide

Boost de jeu

Charge ON/OFF

Fusion RVB

Sauvegarde intelligente

Afficheur d'informations système

Prise en charge de Q-Flash Plus

Prise en charge de Q-Flash

Support d'installation Xpress

Logiciel bonus

Norton® Sécurité Internet (version OEM)

cFosVitesse

Système d'exploitation

Prise en charge de Windows 10 64 bits

Spécification du PCB

Spécification Micro ATX 24,4 cm x 24,4 cm

Remarques

Comme différents fabricants de puces ont différents niveaux de prise en charge de Linux, il est recommandé de télécharger le pilote depuis le site Web du fabricant de puces ou d'autres sites Web Linux.

Ce produit ne prend pas en charge Win9X/ME/2000/XP. Comme certains fabricants de logiciels/matériels ne fournissent plus de support ultérieur pour Win9X/ME/2000/XP, afin de servir les clients, notre société fait toujours de son mieux pour fournir des programmes pilotes pertinents sur le site Web.
